Tester udarności metodą spadającego grota model C670M wg ISO 7765-1-1988, ASTM D1709, metoda A, z ekranem dotykowym, wbudowaną drukarką, rurką PU 6mm do podłaczenia powietrza

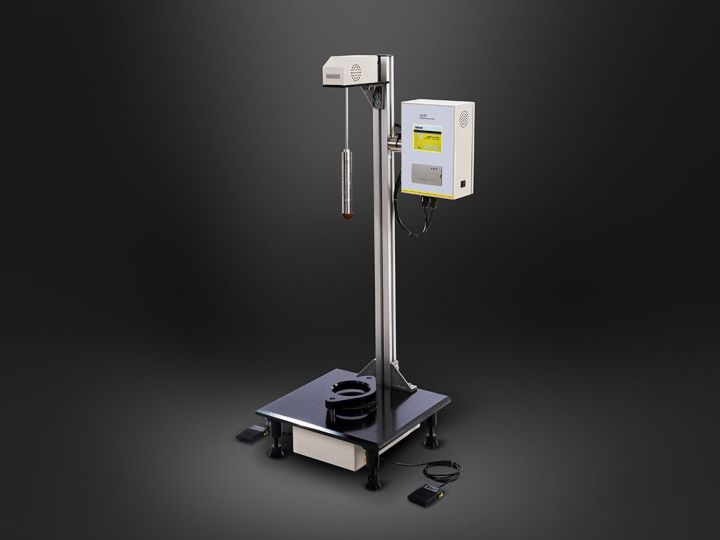

 Tester udarności metodą spadającego grota C670M

Urządzenie do pomiaru wytrzymałości na uderzenia spadającym grotem C670M jest przeznaczone do pomiaru masy i energii uderzenia folii lub arkuszy z tworzyw sztucznych, gdy 50% próbki ulega uszkodzeniu w wyniku uderzenia swobodnie spadającego grota z określonej wysokości.

Cechy produktu*

• Interfejs menu i ekran LCD zapewniają wygodne i szybkie ustawianie parametrów testu.
• Dostępne są dwa tryby testowe A i B (różne modele), a status testu jest automatycznie oceniany
• Spadający grot może zostać automatycznie zwolniony przez system elektromagnetyczny, co pozwala skutecznie uniknąć błędu systemu spowodowanego czynnikami ludzkimi.
• Pneumatyczne zaciskanie próbki, ręczny i pedałowy tryb podwójnego startu, wbudowana lampa obserwacyjna o unikalnej konstrukcji; wygodna, szybka i dokładna obsługa.
• Profesjonalne oprogramowanie komputerowe zapewnia wyświetlanie wyników testu w wielu jednostkach, graficzne przedstawienie procesu testowego i wydruk, pokazując wyniki w sposób przejrzysty i intuicyjny.
• Mikrodrukarka i standardowy interfejs RS232 pozwalają na przesyłanie danych między systemem a komputerem.

Zasada działania

Na początku testu wybierz metodę testu, oszacuj masę początkową i wartość △m i przeprowadź test. Jeśli pierwsza próbka jest uszkodzona, należy użyć ciężarka △m, aby zmniejszyć spadającą masę; jeśli pierwsza próbka nie jest złamana, należy użyć ciężarka △m, aby zwiększyć spadającą masę do testu. Krótko mówiąc, użycie ciężarków w celu zmniejszenia lub zwiększenia spadającej masy zależy od tego, czy poprzednia próbka zostanie uszkodzona. Po przetestowaniu 20 próbek obliczana jest całkowita liczba uszkodzonych próbek. Jeśli „n” jest równe 10, test jest zakończony; jeśli „n” jest mniejsze niż 10, kontynuuj test po uzupełnieniu próbek, aż „n” będzie równe 10; jeśli „n” jest większe niż 10, kontynuuj test po uzupełnieniu próbek, aż całkowita liczba nieuszkodzonych próbek będzie równa 10. Na koniec system automatycznie oblicza wyniki uderzenia.

Standardy testowe*

ISO 7765-1-1988, ASTM D1709, GB/T 9639.1-2008, JIS K7124-1

Zastosowania

Podstawowe:

• Folia i arkusze folii - nadaje się do testowania odporności na uderzenia folii z tworzyw sztucznych, arkuszy i folii kompozytowych o grubości mniejszej niż 1 mm, takich jak folia PE, folia do pakowania, arkusz PET, torby do pakowania żywności o różnych strukturach, ciężkie torby do pakowania itp.
• Folia aluminiowa, folia kompozytowa aluminiowo-plastikowa - nadaje się do testowania odporności na uderzenia folii aluminiowej i folii kompozytowej aluminiowo-plastikowej
• Test papieru i tektury - nadaje się do testowania odporności na uderzenia papieru i tektury

Rozbudowane:

• Test uderzenia spadającą kulą - nadaje się do testu uderzenia spadającą kulą. Próbka jest zaciskana na przyrządzie do testu uderzenia spadającą kulą, a spadająca kula określonej jakości jest wybierana do uderzenia próbki z określonej wysokości. Sprawdzane jest uszkodzenie próbki i oceniana jest odporność próbki na uderzenia

Dane techniczne: **

• Metoda pomiarowa                            Metoda A lub metoda B (opcjonalnie)
• Zakres testu
  • Metoda A: 50-2000 g
  • Metoda B: 300-2000 g
• Dokładność wagi                                 +0,5%
• Zaciskanie próbki                                Pneumatyczne
• Ciśnienie powietrza                            0,6 MPa (sprężone powietrze zapewnia Klient)
• Przyłącze powietrza                            Rurka poliuretanowa Ø 8 mm
• Rozmiar próbki                                    >150 x 150 mm
• Zasilanie                                               220 VAC 50 Hz / 120 VAC 60 Hz
• Masa netto                                           70 kg
• Wymiary DxSxW
  • Metoda A: 500 x 450 x 1320 mm
  • Metoda B: 500 x 450 x 2160 mm

Standardowa konfiguracja:

Instrument wg metody A, ekran dotykowy, wbudowana drukarka, rurka PU Ø 8mm (1m)

A method configuration, touch screen, micro printer

Wyposażenie opcjonalne:

Wersja wg metody B, oprogramowanie do komputera, kabel komunikacyjny

UWAGA: wlot sprężonego powietrza przygotowany do rurki o średnicy 8 mm, źródło powietrza musi zapewnić Zamawiający

* Opisany standard testowy, zastosowania i cechy produktu powinny być zgodne ze Specyfikacją Techniczną.

** Parametry podane w tabeli zostały zmierzone przez profesjonalnych operatorów w laboratorium Labthink w ściśle kontrolowanych warunkach laboratoryjnych.
