Analizator przepuszczalności tlenu przez opakowania met. kulometryczną model C201H wg ASTM D3985, ASTM F1307, DIN 53380-3 z jedną komorą testową na próbkę wym. 10.6x10.6cm

Numer katalogowy

939-C201H

Producent LabThink

Analizator C201H firmy LabThing służy do pomiaru przepuszczalności tlenu przez materiały opakowaniowe metodą kulometryczną. Posiada jedną komorę testową (10,6 × 10,6 cm) i spełnia normy ASTM D3985, ASTM F1307 oraz DIN 53380-3. Idealny do oceny barierowości opakowań w laboratoriach badawczo-rozwojowych i kontroli jakości.

Zapytaj o ofertę

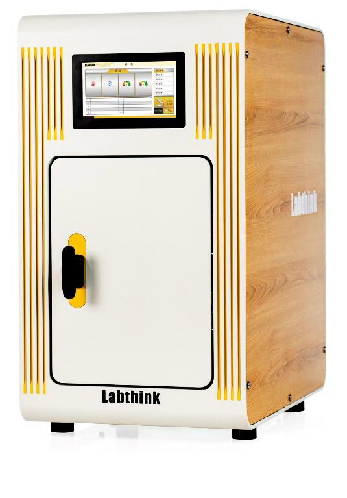

i Zdjęcie poglądowe produktu. Poszczególne warianty mogą różnić się od prezentowanego obrazu. Prosimy o zwracanie uwagi na cechy podane w tabeli/opisie.

MSDS

C201H

(Rozmiar: 216.6 KB)

Specyfikacja

Analizator przepuszczalności tlenu C201H

System do badania szybkości transmisji tlenu C201H został opracowany w oparciu o kulometryczną analizę tlenu i metodę równego ciśnienia. Urządzenie zaprojektowano i wyprodukowano zgodnie z normą ASTM D3985 oraz innymi normami w celu zapewnienia wysokiej precyzji i wydajności testów materiałów o wysokiej i średniej barierowości gazowej. Nadaje się do badań przepuszczalności tlenu folii, pojemników, arkuszy i materiałów pokrewnych m.in. w przemyśle farmaceutycznym, spożywczym, medycznym, chemicznym, fotowoltaicznym i elektronicznym.

Cechy

Kulometryczny czujnik tlenu

Kulometryczny czujnik tlenu Labthink o dokładności ppb – umożliwia uzyskanie niższego limitu pomiaru.
Zgodność z ASTM D3985; wartość bezwzględna; bez konieczności kalibracji.
Bardzo długa żywotność – ok. 3× dłuższa niż w tradycyjnych czujnikach kulometrycznych.
Alarm przekroczenia limitu i automatyczna ochrona.

Dokładne dane

Wyższa stabilność temperatury dzięki technologii stałej temperatury i cyrkulacji powietrza 360°.
Precyzyjny czujnik temperatury i wilgotności – monitoring i rejestracja w czasie rzeczywistym.
Automatyczna kontrola przepływu, temperatury i wilgotności względnej podczas pomiaru.
Powtarzalność pomiaru: 0,01 cm³/(m²·dobę).

Podwójne testowanie folii i pojemników

Folia i pojemnik testowane odpowiednio w tej samej komorze – spójne środowisko testowe.
Opatentowana, dwufunkcyjna komora testowa – szybkie przełączanie funkcji.
Automatyczne zaciskanie – oszczędność czasu i pracy; spójna siła zacisku, lepsze uszczelnienie.

Inteligentna obsługa

Kolorowy, przemysłowy ekran dotykowy i system operacyjny – prosta obsługa.
W pełni automatyczne testowanie i zapisywanie danych bez ręcznej interwencji.
Wbudowany kalendarz, wielojęzyczność, wielopoziomowe zarządzanie uprawnieniami.
Port sieciowy – ułatwiony dostęp z zewnątrz, transmisja danych i zdalna aktualizacja.
Możliwość podłączenia mikrodrukarki igłowej (opcja) do wydruku wyników.

Niskoemisyjny i energooszczędny

Sterowanie konwersją częstotliwości – niskie zużycie energii.
Możliwość pracy bez komputera.
Brak potrzeby profesjonalnego laboratorium o stałej temperaturze – stabilne dane testowe przy niższych kosztach.
Markowe komponenty o niskim zużyciu energii – stabilna i niezawodna praca.

Możliwość podłączenia do wielu systemów kontroli (opcjonalnie)

Oprogramowanie nowej generacji – jeden komputer może obsługiwać wiele testerów.
Centralne zarządzanie danymi; podgląd krzywych w czasie rzeczywistym.
Tryb profesjonalny; spełnienie wymogów GMP dot. identyfikowalności danych (opcja).
DataShield™ – scentralizowane zarządzanie danymi i integracja z systemami IT (opcja).

Zasada działania

Próbka jest zaciskana między komorami testowymi. Po jednej stronie folii przepływa tlen lub powietrze, a po drugiej – azot o wysokiej czystości. Cząsteczki tlenu dyfundują przez folię do azotu po drugiej stronie. Przepływający azot jest transportowany do czujnika, a na podstawie analizy stężenia tlenu obliczana jest transmitancja tlenu.

Normy

ASTM D3985, ASTM F1307, ASTM F1927 (opcja), GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015

Zastosowania

Podstawowe

Folie – badania przepuszczalności tlenu różnych folii (tworzywa sztuczne, kompozyty, folie koekstruzyjne, aluminiowane, itp.).
Pojemniki – testy OTR w butelkach, woreczkach, puszkach, pudełkach i beczkach (tworzywa, guma, papier, szkło, metal), m.in. opakowania farmaceutyczne, Tetra Pak, worki próżniowe, itp.
Arkusze – badania przepuszczalności tlenu arkuszy (PP, PVC, PVDC), folii metalowych, gumowych, silikonowych i innych.

Rozszerzone

Zamknięcia opakowań – testy przepuszczalności tlenu przez różne zamknięcia.
Tylny panel solarny – testy przepuszczalności tlenu.
Przewody – testy przepuszczalności tlenu (np. PPR).
Blistry farmaceutyczne – testy systemów blistrowych.
Zbiornik paliwa – testy plastikowych zbiorników paliwa.
Pokrywa i separator akumulatora – testy przepuszczalności tlenu.

Parametry testowe

Parametr	Jednostka / opis	Zakres / wartość
Zakres pomiaru	cc/(m²·day) (pow. std. 50 cm²)	0,01…200
Zakres pomiaru	cc/(pkg·day)	0,00005…1
Zakres pomiaru	cc/(m²·day) (pow. MASK 5 cm²) (opcja)	0,2…2000
Rozdzielczość	cc/(m²·day)	0,0001
Powtarzalność	cc/(m²·day)	0,01 lub 1% (które wyższe)
Zakres temperatury	°C	15…50 (5…60 – wykonanie specjalne)
Fluktuacja temperatury	°C	±0,2
Wilgotność testu	RH	0%, 35–90% ±2% (standard); 100% (opcja)

Dodatkowe funkcje i wyposażenie

Pozycja	Dostępność
Oczyszczacz gazu GP-02	Opcja
DataShield™	Opcja
Komputer wymagany przez GMP	Opcja
CFR21 Part11	Opcja

Dane techniczne

Parametr	Wartość
Komora testowa	1 zestaw
Rozmiar próbki	4,2" × 4,2" (10,6 cm × 10,6 cm)
Grubość próbki	≤120 mil (3 mm)
Rozmiar pojemnika	≤Φ 100 mm × 250 mm; Φ15 mm ≤ szyjka butelki ≤ Φ 65 mm
Standardowa powierzchnia testowa	50 cm²
Specyfikacja gazu	Azot 99,999%; tlen 99,5% tlenu
Ciśnienie powietrza	≥ 40,6 PSI / 280 kPa
Rozmiar interfejsu	Metalowa rurka 1/8" (3,2 mm)
Wymiary (W×S×G)	68 × 38 × 58 cm
Zasilanie	230 V AC ±10% 50 Hz
Masa netto	68 kg
Konfiguracja standardowa	Jednostka główna, próbnik, smar próżniowy, rurka PU Φ4 mm
Części opcjonalne	Oprogramowanie, komputer, wymagania systemowe GMP, zgodność z CFR21 Part 11, sprężarka powietrza, oczyszczacz gazu GP-02, DataShield™

Uwagi dot. mediów:
Wlot sprężonego powietrza do urządzenia stanowi rura poliuretanowa Φ4 mm (ciśnienie ≥ 79,7 psi / 550 kPa); źródło powietrza przygotowuje kupujący.
Port zasilania gazem: rurka poliuretanowa Φ6 mm. Klient przygotowuje zasilanie gazem (azot 5.0 i tlen) oraz sprężone powietrze.

Tekst i parametry wg materiału produktowego.

Opis marki

LabThink to globalny producent aparatury do badania właściwości materiałów opakowaniowych – folii, tworzyw i laminatów. Oferuje precyzyjne urządzenia zgodne z normami ASTM, ISO, stosowane w R&D, kontroli jakości i laboratoriach przemysłowych.
